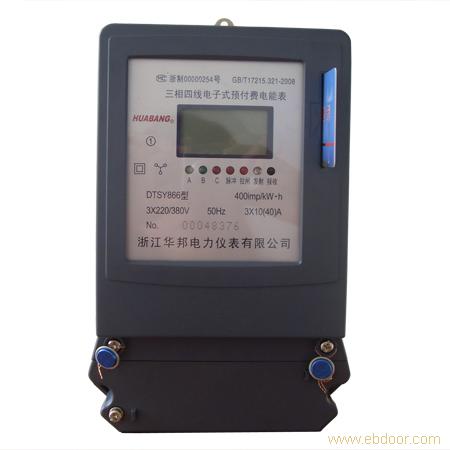

电表的安装及接线
4.1电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。
4.2电能表上部有挂钩螺钉孔，用M4′10螺钉固定，电表下部有2个安装孔，用PA4′10或PA4′12自攻螺钉固定。按下图所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上。
图3 三相多功能电能表安装图
4.3电能表应按接线图正确接线。接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
4.4 端子接线图(仅供参考，具体见端钮盒反面接线图)
1)功能端子接线图(图4)
图4 三相多功能电能表功能端子接线图
2)三相四线电源端子接线图
电流互感式(3×220/380V 3×1.5(6)A)
直 接 式 (3×220/380V ≥3×5(20)A)
电流、电压互感式
(3×57.7/100V 3×1.5(6)A)
