一、概述
该单相电子式多费率电能表采用先进的单片机处理系统设计而成，具有电路简单、可靠性高、成本低廉等优点。该产品软件、硬件、结构设计技术先进，计量精度高，结合单片机资源，实现电能分时计量，具有红外及 RS-485通信功能，抗干扰、防攻击性能好，工作温度范围宽，能长期稳定可靠工作。该产品各项性能指标符合国家GB/T 17215-2002 《1级和2级静止式交流有功电能表》 、GB/T 15284-2002《复费率(分时)电能表特殊要求》、DL/T 645-1997《多功能电能表通信规约》等标准的技术要求。
二、主要功能
（1） 具有计量正、反向有功电能功能，反向电能按正向电能累计，但反向电能仍单独存储。无论是通信、时段切换，正、反向有功电能切换，皆不会影响脉冲累计的准确性。
（2） 可进行4种费率（尖、峰、平、谷）8个时段设置，可跨越零点，时段状态不会受断、送电及其他恶劣工作环境的影响而改变。
（3） 电能量按尖、峰、平、谷及总电量、反向总、尖、峰、平、谷电量分别计量、存储。
（4） 电表内能存储前12个月的冻结数据，其中包括尖、峰、平、谷。电能量数据冻结日为每月1-28日内任意时日，默认为每月1日00：00。
（5） 电池采用针焊式备用绿色环保锂电池，断电后，备用锂电池至少可连续提供内置时钟正常工作10年。
（6） 可通过红外和RS-485通信接口完成编程和抄表操作。
（7） 电表具有有功电能指示灯及电能脉冲输出。
（8） 电表采用LCD显示方式，可循显时间、日期、电量等参数，允许设置循显时间和循显内容（具体情况请参阅附录）。电能量显示位数为6位整数，1位小数。缺省设置为全显，并且每项显示时间为5s。
（9） 电表采用硬件时钟电路。内置时钟具有日历计时、闰年自动切换功能；
（10） 断电后，所有存储数据不丢失，并能保持10年以上。反复断电与上电，电量及脉冲数不会有变化。
（11） 事件记录功能：可测量需量及发生时间；记录编程发生时间及次数、断电发生时间及次数等。
（12） 具有停电显示功能，宽温、宽屏液晶显示。
(13)具有时钟检测输出口功能，便于定期检测时钟的准确度。
三、主要技术参数
（1）参比电压： 220V
（2）参比电流： 2.5（10）A  5（20）A  10（40）A  20（80）A
（3）参比频率： 50Hz
（4）精度等级： 1.0级
（5）脉冲常数： （见铭牌标注）
（6）日计时误差： ≤0.5s/d（25℃± 2℃）
（7）使用寿命： ≥10年
（8）电池容量： 1000mAh
（9）红外通讯距离：5m（光辐射角小于15度）
（10）RS485总线终端：256个, 通讯波特率：1200bps～2400bps
（11）起动电流：电表在额定电压，额定频率及功率的条件下为0.004Ib
（12）潜动：当电表的线路无电流，而加于线路上的电压为额定值的115%时，输出脉冲不多于一个。
四、外型尺寸及重量
（1）外型尺寸：155 ×129 ×62mm
（2）净重： 约0.7kg

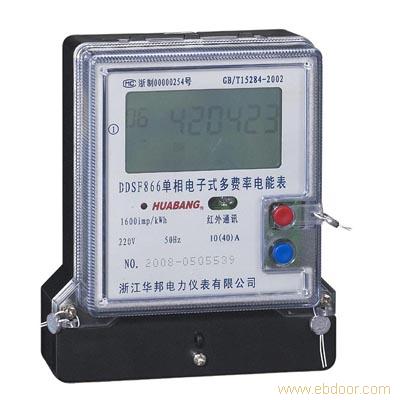

电能表外形图



电能表接线图
