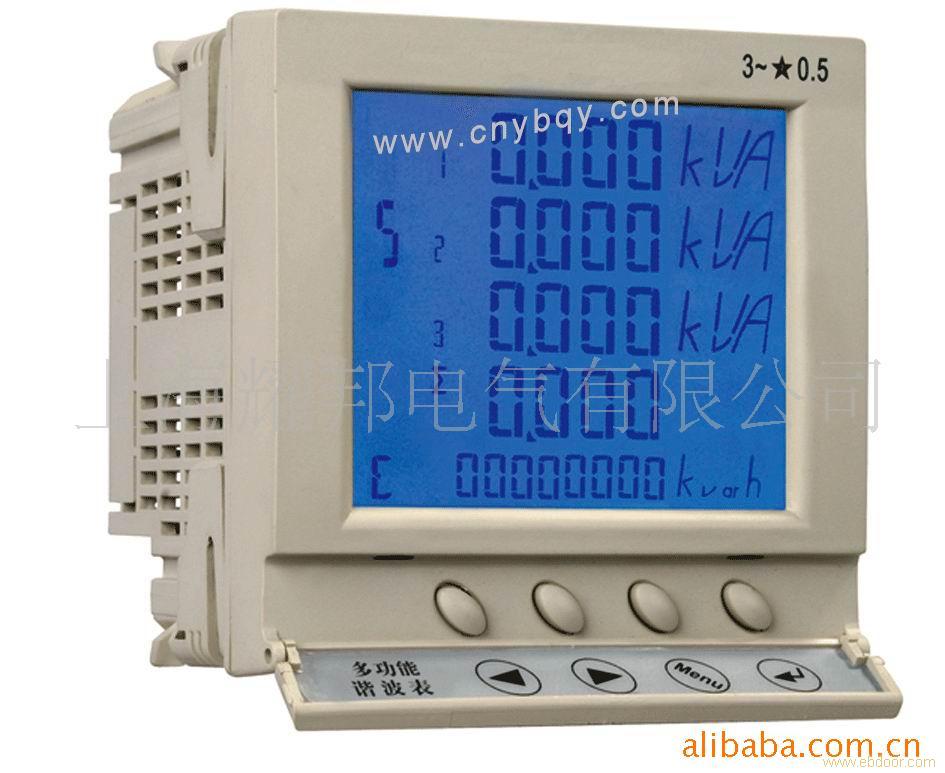

网络电力仪表
概述
网络电力仪表用于配电系统的连续监视与控制。可测量各种常用电力参数、有无功电能、需量，可进行远端控制、越限报警、并且有模拟量变送输出功能。DO输出可用于越限报警或远程遥控。报警的门限值可程控设置。所有的数据都可以通过RS-485通讯口用MODBUS协议读出，开关量输入DI可用于监视开关的状态。Z系列电力仪表将高电量测量、智能化电能计量与管理和简单人机界面结合在一起。
|
技术指标 |
|
精度等级 |
U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级 |
|
显示 |
可编程LCD或LED显示 |
|
输入测量 |
网络 |
三相三线、三相四线 |
|
额定值 |
电压：AC 100V、400V；电流：AC 1A、5A |
|
过负荷 |
持续：1.2倍 瞬时：电压2倍(10秒)，电流10倍(5秒) |
|
功 耗 |
电压：＜1VA(每相)电流：＜0.4VA(每相) |
|
阻 抗 |
电压＞300kΩ电流＜20mΩ |
|
频 率 |
50/60Hz±10% |
|
电能计量 |
电能 |
有功、无功电能计量 |
|
电源 |
工作范围 |
AC、DC 80V～270V |
|
功 耗 |
≤5VA |
|
输出可编程 |
模拟量 |
2路或4路变送输出：4～20mA/0～20mA |
|
数字量 |
RS-485接口，MODBUS-RTU协议 |
|
脉冲输出 |
2路电能脉冲输出，光耦继电器 |
|
开关量输入 |
4路(2路)开关量输入，干节点方式(具体参阅规格型号说明) |
|
开关量输出 |
4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明) |
|
工作条件 |
环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m |
|
隔离耐压 |
输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV |
|
绝缘电阻 |
≥100MΩ |
|
产品型号如下：
PA800H-Z1 PA800H-Z2 PA800H-Z3 PA800H-Z4 PA800H-Z5
PZ800H-Z1 PZ800H-Z2 PZ800H-Z3 PZ800H-Z4 PZ800H-Z5
PA800H-A1 PA800H-A2 PA800H-A3 PA800H-A4 PA800H-A5
PZ800H-A1 PZ800H-A2 PZ800H-A3 PZ800H-A4 PZ800H-A5
PS800H-A13 PS800H-A14 PS800H-A33 PS800H-A34
PW800H-A1 PW800H-A2 PW800H-A3 PW800H-A4 PW800H-A5
PW800H-A13 PW800H-A23 PW800H-A33 PW800H-A43
PX800H-B1 PX800H-B2 PX800H-B3 PX800H-B4 PX800H-B5
PP800H-A1 PD800H--B13 PD800H-B14 PD800H-D13 PD800H-D14
PD800H-D33 PD800H-D34 PD800H-F14 PD800H-F13 PD800H-F33
PD800H-F34 PD800H-M14 PD800H-M13 PD800H-M33 PD800H-M34
PZ800H-Z13 PZ800H-Z14 PA800H-A13 PA800H-A14 PA800H-A13/M
PA800H-A14/M PA800H-A1/M PZ800H-A1/M PZ800H-A2/M
PA800H-A1,PA800H-A2可编程电流表,PA800H-A3,PA800H-A4可编程电流表,PA800H-A5, PA800G-A1可编程电流表,PA800G-A2,PA800G-A3,PA800G-A4,PA800G-A5,PA800H-Z1,PA800H-Z2可编程电流表,PA800H-Z3,PA800H-Z4,PA800H-Z5,PA800G-Z1,PA800G-Z2,PA800G-Z3,PA800G-Z4,PA800G-Z5PS800H-A11单相单排数码PS800H-A13三相三线三排数码PS800H-A14三相四线三相三线功率因数表PX800H-A11单相单排数码PX800H-A13三相三线三排数码PX800H-A14三相四线三排数码功率因数角度表PX800H-B11单相单排数码PX800H-B13三相三线三排数码PX800H-B14三相四线三排数码频率表PP800H-A11单相单排数码有功电能表PT800H-A11单相单排数码PT800H-A13三相三线三排数码PT800H-A14三相四线三排数码多功能表交流电流＋交流电压PD800H-B1单相二排数码PD800H-B13三相三线三排数码PD800H-B14三相四线三排数码直流电流＋直流电压PD800H-C11二排数码交流电流＋有功电能PD800H-D11单相二排数码PD800H-D13三相三线三排数码PD800H-D14三排数码三相四线三相四线有功电能＋无功电能PD800H-E1单相二排数码PD800H-E13三相三线三排数码PD800H-E14三相四线三排数码交流电流＋交流电压＋有功功率＋功率因数PD800H-F11单相单排数码PD800H-F13三排数码三相三线三相三线PD800H-F14三相四线三排数码全电量PD800H-M11单相三排数码PD800H-M13三相三线三排数码PD800H-M14三相四线三排数码800H系列2型数字电测表(96?8)产品名称产品型号相数显示方式图示直流电流表PA800H-Z2单排数码直流电压表PZ800H-Z2单排数码交流电流表PA800H-A2单相单排数码交流电流表PA800H-A24三相三排数码交流电压表PZ800H-A2单相单排数码交流电压表PZ800H-A23三相三线三排数码PZ800H-A24三相四线三排数码有功功率表PS800H-A2单相单排数码PS800H-A23三相三线三排数码PS800H-A24三相四线三相三线功率因数表PX800H-A2单相单排数码PX800H-A23三相三线三排数码PX800H-A24三相四线三排数码功率因数角度表PX800H-B21单相单排数码PX800H-B23三相三线三排数码PX800H-B24三相四线三排数码频率表PP800H-A21单相单排数码有功电能表PT800H-A2单相单排数码PT800H-A23三相三线三排数码PT800H-A24三相四线三排数码多功能表交流电流＋交流电压PD800H-B21单相二排数码PD800H-B23三相三线三排数码PD800H-B24三相四线三排数码直流电流＋直流电压PD800H-C21二排数码交流电流＋有功电能PD800H-D21单相二排数码PD800H-D23三相三线三排数码PD800H-D24三排数码三相四线三相四线有功电能＋无功电能PD800H-E21单相二排数码PD800H-E23三相三线三排数码PD800H-E24三相四线三排数码交流电流＋交流电压＋有功功率＋功率因数PD800H-F2单相单排数码PD800H-F23三排数码三相三线三相三线PD800H-F24三相四线三排数码全电量PD800H-M21单相三排数码PD800H-M23三相三线三排数码PD800H-M24三相四线三排数码
16槽形，外形尺寸160mm×80mm×118mm，面板嵌入式安装，屏装开口尺寸 151mm×76mm
46槽形，外形尺寸120mm×60mm×120mm，面板嵌入式安装，屏装开口尺寸 115mm×55mm
42方形，外形尺寸120mm×120mm×80mm，面板嵌入式安装，屏装开口尺寸 111mm×111mm
5槽形，外形尺寸96mm×48mm×112mm， 面板嵌入式安装，屏装开口尺寸 91mm×45mm
6方形，外形尺寸80mm×80mm×76mm， 面板嵌入式安装，屏装开口尺寸 76mm×76mm
A方形,外形尺寸72mm×72mm×74mm， 面板嵌入式安装，屏装开口尺寸 67mm×67mm
9方形,外形尺寸96mm×96mm×118mm， 面板嵌入式安装，屏装开口尺寸 91mm×91mm
微方形，外形尺寸48mm×48mm×50mm， 面板嵌入式安装，屏装开口尺寸 45mm×45mm
订货时，请详细写明所需型号、输入信号变比.
